ഉൽപ്പന്ന വിവരണം

AIRTAC 4V100 സീരീസ് സോളിനോയിഡ് വാൽവുകൾ അവയുടെ ഒതുക്കമുള്ള ഘടന, വിശ്വസനീയമായ സ്വിച്ചിംഗ് പ്രകടനം, ചെലവ്{2}}ഫലപ്രാപ്തി എന്നിവയ്ക്കായി ന്യൂമാറ്റിക് ഓട്ടോമേഷനിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു. 5-പോർട്ട് 2-പൊസിഷൻ ഡിസൈൻ ഫീച്ചർ ചെയ്യുന്ന ഈ വാൽവുകൾ പ്രൊഡക്ഷൻ ലൈനുകളിലും ഉപകരണങ്ങളിലും സിലിണ്ടർ ചലനവും എയർ ഫ്ലോ ദിശയും നിയന്ത്രിക്കുന്നതിന് അനുയോജ്യമാണ്. ചൈനയിലെ ഒരു പ്രൊഫഷണൽ ന്യൂമാറ്റിക് വിതരണക്കാരൻ എന്ന നിലയിൽ, ലോകമെമ്പാടുമുള്ള നിങ്ങളുടെ ഓട്ടോമേഷൻ പ്രോജക്ടുകളെ പിന്തുണയ്ക്കുന്നതിനായി ഞങ്ങൾ യഥാർത്ഥ AIRTAC ഉൽപ്പന്നങ്ങൾ സ്ഥിരമായ സോഴ്‌സിംഗ് ചാനലുകളും മത്സര വിലയും നൽകുന്നു.

4V എങ്ങനെ ഓർഡർ ചെയ്യാം100 സീരീസ് ന്യൂമാറ്റിക് സോളിനോയ്ഡ് വാൽവ്
4 V 1 10 06 A ¨ ¨
① ② ③ ④ ⑤ ⑥ ⑦
① മോഡൽ	②കോഡ്	③വാൽവ് തരം	④ പോർട്ട് വലുപ്പം	⑤വോൾട്ടേജ്	⑥ഇലക്ട്രിക്കൽ എൻട്രി	⑦ത്രെഡ് തരം
4V: സോളിനോയിഡ് വാൽവ് (5/2,5/3 വഴി)	1:100 പരമ്പര	10:സിംഗിൾ സോളിനോയിഡ് 5/2 വഴി	M5:M5	A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V	ശൂന്യം: ടെർമിനൽ ഞാൻ:ഗ്രോമെറ്റ്	ഈ കോഡ് ഇല്ല
		20:ഡബിൾ സോളിനോയിഡ് 5/2 വഴി	06:1/8"			ശൂന്യം:PT G:G ടി:എൻപിടി
		30C: ഡബിൾ സോളിനോയിഡ് 5/3 വഴി അടച്ച മധ്യഭാഗം
		30E:ഡബിൾ സോളിനോയിഡ് 5/3 വഴി എക്സോസ്റ്റ് സെൻ്റർ
		30P:ഡബിൾ സോളിനോയിഡ് 5/3 വേ പ്രഷർ സെൻ്റർ

നിങ്ങളുടെ ഓട്ടോമേഷൻ പ്രോജക്‌ടുകളെ പിന്തുണയ്‌ക്കുന്നതിന് സ്‌പെസിഫിക്കേഷനുകളും ഡാറ്റ ഷീറ്റുകളും AIRTAC 4V100 സീരീസ് സോളിനോയിഡ് വാൽവുകൾക്കായുള്ള ഞങ്ങളുടെ മികച്ച ഉദ്ധരണികളും സ്വീകരിക്കുന്നതിന് ഇപ്പോൾ ബന്ധപ്പെടുക.

4V100പരമ്പരന്യൂമാറ്റിക് സോളിനോയ്ഡ് വാൽവ്സാങ്കേതിക പാരാമീറ്ററുകൾ

4V100പരമ്പരന്യൂമാറ്റിക് സോളിനോയിഡ് വാൽവ് കീ സ്പെസിഫിക്കേഷനുകൾ
മോഡൽ	4V110-M5 4V120-M5	4V130C-M5 4V130E-M5 4V130P-M5	4V110-06 4V120-06	4V130C-06 4V130E-06 4V130P-06
ദ്രാവകം	വായു (40μm ഫിൽട്ടർ ഘടകം ഉപയോഗിച്ച് ഫിൽട്ടർ ചെയ്യണം)
അഭിനയം	ആന്തരിക പൈലറ്റ് അല്ലെങ്കിൽ ബാഹ്യ പൈലറ്റ്
പോർട്ട് വലുപ്പം [കുറിപ്പ്1]	ഇൻ=ഔട്ട്=M5		ഇൻ=പുറത്ത്=1/8"
ഓറിഫിസ് വലിപ്പം	5.5mm² (Cv{0}})	5.0mm² (Cv{0}})	12.0mm² (Cv{0}})	9.0mm² (Cv{0}})
വാൽവ് തരം	5 പോർട്ട് 2 സ്ഥാനം	5 പോർട്ട് 3 സ്ഥാനം	5 പോർട്ട് 2 സ്ഥാനം	5 പോർട്ട് 3 സ്ഥാനം
പ്രവർത്തന സമ്മർദ്ദം	0.15~0.8MPa(21~114psi)
തെളിവ് സമ്മർദ്ദം	1.2MPa(175psi)
താപനില	-20 ~ 70 ഡിഗ്രി
ശരീരത്തിൻ്റെ മെറ്റീരിയൽ	അലുമിനിയം അലോയ്
ലൂബ്രിക്കേഷൻ [കുറിപ്പ്2]	ആവശ്യമില്ല
Max.frequency [Note3]	5 സൈക്കിൾ/സെക്കൻഡ്	3സൈക്കിൾ/സെക്കൻഡ്	5 സൈക്കിൾ/സെക്കൻഡ്	3 സൈക്കിൾ/സെക്കൻഡ്
ഭാരം(ഗ്രാം)	4V110-M5:120 4V120-M5:175	200	4V110-06:120 4V120-06:175	200
[കുറിപ്പ്1]പിടി ത്രെഡ്, ജി ത്രെഡ്, എൻപിടി ത്രെഡ് എന്നിവ ലഭ്യമാണ്.
INote2] ലൂബ്രിക്കേറ്റഡ് എയർ ഉപയോഗിച്ചുകഴിഞ്ഞാൽ, വാൽവ് ലൈഫ് ഒപ്റ്റിമൈസ് ചെയ്യാൻ അതേ മീഡിയം ഉപയോഗിച്ച് തുടരുക span. ISO VG32 അല്ലെങ്കിൽ തത്തുല്യമായ ലൂബ്രിക്കൻ്റുകൾ ശുപാർശ ചെയ്യുന്നു.
[ശ്രദ്ധിക്കുക3] പരമാവധി ആക്ച്വേഷൻ ഫ്രീക്വൻസി ലോഡില്ലാത്ത അവസ്ഥയിലാണ്.

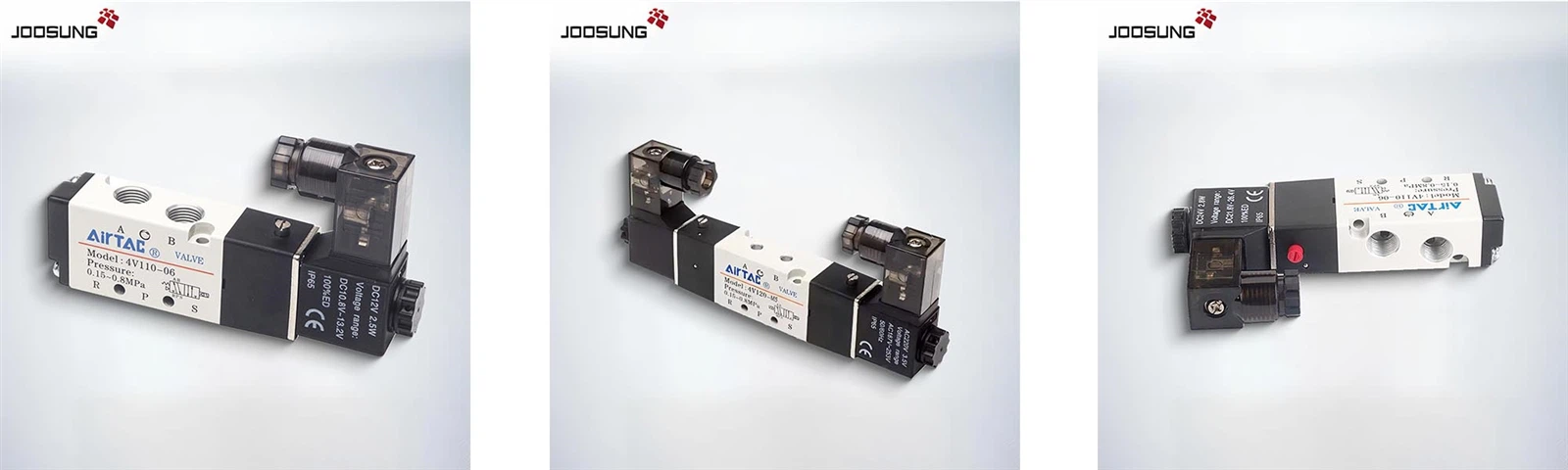

4V100 Series Pneumatic Solenoid Valve

ഹോട്ട് ടാഗുകൾ: airtac 4v100 സീരീസ് സോളിനോയ്ഡ് വാൽവ്, ചൈന, വിതരണക്കാർ, നിർമ്മാതാക്കൾ, ഫാക്ടറി, ഇഷ്ടാനുസൃതം, മൊത്തവ്യാപാരം

AIRTAC 4V100 സീരീസ് സോളിനോയ്ഡ് വാൽവ്
